VAN BƯỚM ĐIỀU KHIỂN KHÍ NÉN

VAN BƯỚM ĐIỀU KHIỂN KHÍ NÉN

THÔNG SÓ KĨ THUẬT VAN BƯỚM ĐIỀU KHIỂN KHÍ NÉN:

  • Tên gọi: van bướm điều khiển khí nén hay van bướm khí nén.
  • Vật liệu: thân van: inox 304, 316, gang, nhựa…
  • Đệm làm kín: teflong PTFE, EPDM.
  • Kiểu hoạt động: ON/OFF
  • Kích thước tiêu chuẩn: DN50-DN300
  • Áp lực làm việc: PN10/PN16/PN25.
  • Nhiệt độ làm việc: 0~150 độ C.
  • Kiểu lắp: mặt bích công nghiệp. Wafer.
  • Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc.
  • Hãng sản xuất: Kosaplus, Samwo, Haitima…
  • Bảo Hành: 12 tháng
  • Chứng chỉ: CO-CQ.
  • Giao hàng: toàn quốc.



Danh mục: Brands: .
  • Mô tả

Mô tả

Van bướm điều khiển khí nén

  1. Định nghĩa:

Van bướm điều khiển khí nén tên tiếng anh là pneumatic Butterfly Valve bộ van bướm được liên kết thêm bộ điều khiển bằng khí nén giúp đóng mở van 1 cách tự động. Van sử dụng áp lực của khí nén dẫn động đến bộ điều khiển giúp tạo ra 1 momen xoắn làm chuyển động trục van dẫn đến trạng thái đóng mở đơn thuần hoặc tuyến tính nên chúng ta gọi chúng là van bướm khí nén ha van bướm điều khiển bằng khí nén.

Van bướm điều khiển bằng khí nén có thời gian đóng mở nhanh từ 1-2s. Đặc biệt van có thể điều khiển tuyến tính điều tiết lưu lượng lớn nhỏ lưu chất đin qua van bằng cách điều khiển tín hiệu cho van bướm mở một góc nhất định.

Van bướm điều khiển khí nén được ứng dụng chủ yếu tại các nhà máy nước, nhà máy thủy điện, nhà máy xi măng, nhà máy thực phẩm như: rượu, bia, sữa, dầu ăn…

Công ty Đỉnh Vạn Thành là đơn vị nhập khẩu trực tiếp các dòng van bướm khí nén với đầy đủ các kích cỡ như: DN50; DN65; DN80; DN100; DN125; DN150; DN200; DN250; DN300; DN350… Hàng có đầy đủ giấy tờ và Catalogue kèm theo cùng chế độ bảo hành và hậu mại hấp dẫn. Một số loại van bướm chúng tôi cung cấp như:van bướm inox điều khiển khí nén, van bướm nhựa điều khiển khí nén, van bướm gang điều khiển khí nén, van bướm vi sinh điều khiển khí nén thương hiệu Samwo; Kosaplus; Haitima; Italy; Odk. Sản phẩm chúng tôi có đầy đủ CO CQ, chứng nhận xuất xưởng và chế độ bảo hành cho Qúy Khách Hàng.

2. Tên thường gọi:

  • Van bướm điều khiển khí nén.
  • van bướm khí nén.
  • Van bướm tín hiệu khí nén.
  • Van bướm điều khiển khí nén Hàn Quốc.
  • Van bướm vi sinh điều khiển khí nén.
  • Van bướm nhựa điều khiển khí nén.
  • Van bướm điều khiển khí nén Đài Loan.
  • Van khí nén dạng cánh bướm
  • Van bướm inox điều khiển khí nén.
  • Van bướm gang điều khiển khí nén.

kết quả tìm kiếm van bướm điều khiển khí nén



II. Cấu tạo van bướm điều khiển khí nén:

  1. Thân van bướm:

Van bướm được sản xuất từ chất liệu inox 304, 316 hoặc gang, nhựa có thể thích ứng được các môi trường khác nhau. Đây là phần sẽ kết nối trực tiếp trên đường ống và sẽ là phần trực tiếp tạo ra trạng thái đóng mở van.

  • Cánh bướm được làm từ vật liệu inox 304, thép chịu được áp lực cao và nhiệt độ lớn.
  • Đệm làm kín: gioăng hay đệm làm kín được làm từ chất liệu cao su EPDM hoặc Teflong PTFE. Gioang liên kế giữa thân van và cánh bướm giúp làm kín van không cho lưu chất rò rỉ ra ngoài đảm bảo độ kín tuyệt đối cho hệ thống.

cấu tạo van bướm đầu khí nén



2. Bộ điều khiển bằng khí nén- xylanh khí nén:

Được làm từ hôp kim nguyên khối pủ lớp sơn tĩnh điện giúp chống ăn mòn và có độ bền cao. Bộ điều khiển khí nén sử dụng áp 0-8 bar giúp đóng mở một cách nhanh chóng. Bộ điêu khiển khí nén chính là phần quan trọng nhất phần này được điều khiển bằng áp lực khí nén.

Bộ phận điều khiển khí nén bao gồm một piston, xi lanh, trục vít truyền động và lò xo. xy lanh khí nén được chia làm 2 loại: tác động đơn ( có lò xo cấp hơi khí nén 1 lần); tác động kép (không có lò xo- cấp hơi khí nén 2 lần).. Được chế tạo từ hợp kim nhôm có độ bền cao và chịu được áp suất lớn, bên ngoài mạ crom hoặc phủ sơn epoxy chống oxi hóa, trầy xước và tăng độ bền cho sản phẩm.

a. TÁC ĐỘNG ĐƠN:

Tác động đơn- single acting( spring reture) đây là dạng lò xo tự động phản hồi có nghĩa là cấp khí nén vào trong bộ điều khiển giúp trục xoay 1 góc 90 độ tạo hành trình mở van. Khi dừng cấp khí nén thì lò xo bị nén sẽ đẩy trục xoay về vị trí ban đầu. Như vậy đối với bộ van bướm khí nén tác động đơn chúng ta chỉ cần cấp hơi khí nén 1 lần để cho van mở và hành trình đóng van nhờ lực của lò xo phản hồi.

bộ khí nén tác động đơn



b. TÁC ĐỘNG KÉP:

Tác động kép (Dual action actutor): đây là dạng phải luôn cấp hơi khí nén để cho trục xoay. Khi lắp vào thân van bướm muốn van bướm mở thì cấp khí nén và muốn van bướm đóng thì cấp khí nén lần nữa.

bộ điều khiển tác động kép



III. Nguyên lý hoạt động van bướm inox điều khiển khí nén:

Khi cấp khí nén truyền dẫn vào bộ điều khiển khí nén thông qua van điện từ khí nén, lực đẩy của khí nén tác động giúp cho xy lanh xoay trục một góc 90 độ, trục bộ điều khiển được kết nối với trục van bướm làm cho cánh van bướm xoay theo tương ứng. Hành trình này cho phép chuyển từ vị trí mở sang đóng và từ vị trí đóng sang mở.

IV. Ưu điểm và nhược điểm của van bướm điều khiển khí nén.

  1. Ưu điểm:

Trong thời đại phát triển của khoa học kỹ thuật việc sử dụng các thiết bị, sản phẩm tự động thay thế cho vận hành thủ công bằng tay là rất cần thiết trong đó sử dụng rộng rãi nhất là van bướm điều khiển khí nén:

  • Van bướm điều khiển khí nén hoạt độn vận hành bằng nguồn khí nén nên rất an toàn và không gây ra tiếng ồn khi hoạt động.
  • Thời gian đóng mở nhanh từ 1-2s nhanh hơn so với van bướm điện cùng kích cỡ.
  • So với các dòng van điều khiển khí nén như van bi điều khiển khí nén, van y xiên khí nén van bướm điều khiển điện thì van bướm điều khiển khí nén được đánh giá rất cao van có đầy đủ kích thước từ DN50 (2″)-DN400(16″). Đầy đủ chủng loại từ: gang, inox, nhựa nên đa dạng mô trường sử dụng. Chi phí rẻ hơn van bi điều khiển điện hay van bướm điều khiển điện.
  • Van được thiết kế kết nố đa tiêu chuẩn mặt bích từ: JIS10K, DIN, ANSI nên phù hợp nhiều công trình dễ dàng thay thế lắp đặt và sửa chữa.
  • Đệm làm kín được thiết kế có độ kín cao nên chống gò rỉ đường ống tránh những tiêu hao có thể xảy ra.

2. Nhược điểm:

  • Nhược điểm đáng quan tâm nhất của van bướm đầu khí nén là chỉ hoạt động khi có nguồn cấp hệ thống khí thì van mới hoạt động được.
  • Van chỉ kết nối với hệ thống bằng kiểu kẹp, lắp bích, không có kết nối ren hay rắc co như van bi điều khiển khí nén.
  • Van bướm điều khiển khí nén không có các size bé chỉ có từ size DN50 trở lên.

van bướm điều khiển khí nén

V. Phân loại van bướm điều khiển khí nén:

  1. Dựa theo vật liệu chế tạo:

  • Van bướm inox điều khiển khí nén.
  • van bướm gang điều khiển khí nén.
  • Van bướm nhựa điều khiển khí nén.
  • Van bướm vi sinh điều khiển khí nén.

van bướm khí nén

2. Phân loại theo cấu trúc van:

  • Van bướm điều khiển khí nén kiểu Wafer.
  • van bướm điều khiển khí nén kiều lắp mặt bích
  • Van bướm điều khiển khí nén có tay quay.

van bướm điều khiển khí nén

3. Phân loại theo cơ chế hoạt động:

  • van bướm điều khiển khí nén tác động đơn- Single Acting.
  • van bướm điều khiển khí nén tác động kép- Double Acting.

van bướm khí nén double acting

4. Phân loại dựa theo nguồn gốc xuất xứ:

  • Van  bướm điiều khiển khí nén Đài Loan.
  • Van bướm điều khiển khí nén Hàn Quốc.
  • Van bướm điều khiển khí nén Nhật Bản
  • Van bướm điều khiển khí nén Malaysia, Trung Quốc.

VI. Các loại van bướm điều khiển khí nén công ty Đỉnh Vạn Thành đang cung cấp:

Van bướm gang Samwo điều khiển khí nén:

  • Tên sản phẩm: van bướm gang điều khiển khí nén.
  • Vật liệu: thân gang cánh inox; ron cao su.
  • áp lực làm việc: 16kg/cm2.
  • áp suất khí nén: 0- 8 bar.
  • Nhiệt dộ làm việc: 0-80 độ C.
  • Kiểu kết nối: kẹp wafer.
  • Kiểu hoạt động: dạng tay kẹp hoặc tay quay.
  • Môi trường làm việc: nước, hóa chất loãng, nước thải, xăng, dầu, PCCC.
  • Hãng sản xuất: Kosaplus Haitima, Unid…
  • Bảo hành: 12 tháng.

van bướm điều khiển khí nén Samwo kosaplus

Van bướm inox điều khiển khí nén Hàn Quốc:

van bướm khí nén

  • Kích thước: DN50, DN65 DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350…
  • Vật liệu: inox 304 inox 316.
  • Chất liệu đầu điều khiển: hộp kim nhôm.
  • áp suất làm việc: PN10, PN16, PN25.
  • áp suất bộ khí nén: 2- 8 bar.
  • Nhiệt độ làm việc: 0-220 độ C.
  • Môi trường làm việc: nước, nước thải, hơi, xăng, dầu, khí …
  • Kết nối:mặt bích dạng Wafer, lắp bích.
  • Xuất xứ: Hàn Quốc,, Đài Loan Trung Quốc…
  • Bảo Hành: 12 tháng.

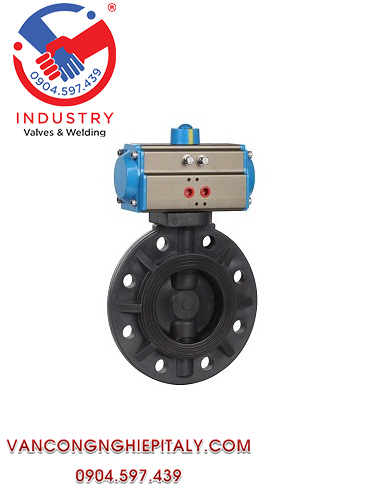

Van bướm nhựa điều khiển khí nén:

van bướm nhựa điều khiển khí nén



  • Kích thước: DN50, DN65 DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350…
  • Vật liệu: Nhựa uPVC cPVC.
  • Chất liệu đầu điều khiển: hộp kim nhôm.
  • Dạng van: tuyến tính- ON/OFF.
  • áp suất làm việc: PN10, PN16, PN25.
  • áp suất bộ khí nén: 2- 7 bar.
  • Nhiệt độ làm việc: 0-80 độ C.
  • Môi trường làm việc: nước, nước thải, hơi, xăng, dầu, khí …
  • Kết nối:mặt bích dạng Wafer, lắp bích.
  • Xuất xứ: Hàn Quốc, Đài Loan Trung Quốc…
  • Bảo Hành: 12 tháng.

Van bướm vi sinh điều khiển khí nén:

van bướm vi sinh đầu khí nén

  • Kích thước: DN50, DN65 DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350…
  • Vật liệu: inox 304 inox 316.
  • gioăng làm kín: Teflong, Vitton.
  • Chất liệu đầu điều khiển: hộp kim nhôm.
  • áp suất làm việc: PN10, PN16, PN25.
  • áp suất bộ khí nén: 2- 8 bar.
  • Nhiệt độ làm việc: 0-220 độ C.
  • Môi trường làm việc: nước, nước thải, hơi, xăng, dầu, khí …
  • Kết nối: ren, hàn, clamp.
  • Tiêu chuẩn lắp: DIN hoặc ANSI.
  • Xuất xứ: Hàn Quốc,, Đài Loan Trung Quốc…
  • Bảo Hành: 12 tháng.

Van bướm vi sinh điều khiển khí nén

VII. Những lưu ý khi chọn van bướm điều khiền khí nén?

    • Môi trường đi qua van. Đây là yếu tố quan trọng để lựa chọn vật liệu cấu tạo của van. Van bướm được cấu tạo từ các vật liệu như: inox, gang, nhựa… Còn các môi chất có thể là nước. Nếu lưu chất trong đường ống là hóa chất thì chúng ta sử dụng van bướm inox ( vòng làm kín bàng PTFE, đĩa inox 304 316). Nếu lưu chất là hóa chất nồng độ cao thì chúng ta sử dụng van bướm nhựa tùy theo tính chất hóa học của lưu chất mà chúng ta sử dụng loại vật liệu nhựa phù hợp.
    • Áp suất làm việc tối đa của van cũng là yếu tố quan trọng. Lựa chọn van phù hợp với áp lực làm việc của hệ thống để tránh gò rỉ và có thể dẫn đến vỡ van. Bởi thông thường van điều khiển bằng khí nén không chịu được nhiệt độ và áp suất cao do tính chất thiết kế của van có vòng làm kín và vật liệu mềm tiếp xúc trực tiếp với lưu chất, vật liệu mềm thường được sử dụng là cao su EPDM chịu được nhiệt độ max 80 độ, Teflong PTFE chịu được nhiệt độ max 180 độ C.
    • Cũng như các dòng van công nghiệp khác van bướm điều khiển khí nén cũng có các tiêu chuẩn kết nối giúp van kết nối với đường ống và thiết bị được lắp đặt trên hệ thống tạo thành một hệ thống đồng bộ.
    • Lựa chọn bộ điều khiển khí nén có nguồn gốc xuất xứ rõ ràng để đảm bảo chất lượng tốt nhất theo tiêu chuẩn của nhà sản xuất. Bộ điều khiển khí nén có nhiều loại có thể là loại đóng mở ON/OFF loại điều khiển tuyến tính hay tác động đơn; tác động kép. Vì vậy tùy theo nhu cầu sử dụng và thiết kế của hệ thống chúng ta chọn bộ điều khiển khí nén sao cho phù hợp.
    • Ngoài ra van bướm điều khiển điện cũng có tác dụng điều khiển đóng mở tự động. Thay vì sử dụng khí nén chúng ta sử dụng nguồn điện. Đây là loại van bướm tự động mà chúng ta có thể lựa chọn tuy nhiên giá thành của chúng thường cao hon nhều so với van bướm điều khiển bằng khí nén.

Trên đây là một số kinh nghiệm khi lựa chọn van bướm đầu khí nén chúng ta có thể áp dụng. Hi vọng sẽ giúp ít cho Qúy Khách Hàng trong việc lựa chọn loại van bướm khí nén cho phù hợp.

VIII. Ứng dụng của van bướm điều khiển khí nén:

Van bướm điều khiển khí nén được ứng dụng khá phổ biến cho hệ thống bởi tính an toàn cao, hiệu quả mà lắp đặt cũng như vận hành hết sức dễ dàng nên có thể ứng dụng:

  • Đóng mở hệ thống đường ống khí gaz, oxi.
  • Sử dụng trong hệ thống đóng mở nước sạch, nước thải.
  • Đóng mở hệ thống cấp xả chất rắn, chất lỏng, chất bột.
  • Nhà máy sản xuất xi măng, bột giấy.
  • Nhà máy sản xuất thực phẩm, sản xuất đồ uống: bia, rượu, đường sữa….
  • Nhà máy xử lý nước, cấp thoát nước…

ứng dụng van bướm điều khiển khí nén

Ngoài van bướm điều khiển khí nén công ty ĐỈNH VẠN THÀNH chúng tôi đang cung cấp. Chúng tôi còn cung cấp các loai van bi inox nối ren ODK, van 1 chiều nối bích ODK, van bi nối ren KIZT, van bi inox ODK, van cửa gang JEOUN, đồng hồ nước Komax, đồng hồ đo lưu lượng nước thải sensus, Van phao cơ inox ODK, Cum lem inox vi sinh ODK… Hãy liên hệ chúng tôi theo số điện thoại: 0904.597.439 Mr. NHựt hoặc truy cập trang web bán hàng chúng tôi https://vancongnghiepitaly.com để xem thêm sản phẩm cũng như được tư vấn các loại van và hướng dẫn cách sử dụng sao cho hiệu quả nhất.
