Van bướm mặt bích là một loại van bướm (butterfly valve) có cấu tạo đặc biệt để kết nối với đường ống thông qua mặt bích (flange). Đây là một trong những kiểu lắp phổ biến trong các hệ thống đường ống công nghiệp, đặc biệt trong các ngành như xử lý nước, dầu khí, hóa chất, và HVAC.
1.1 Đôi nét về van bướm mặt bích
Van bướm mặt bích là một dòng van công nghiệp thuộc loại van bướm ( Butterfly Valve ), đây là dòng van được thiết kế với 2 mặt bích đặt ở 2 bên thân của van bướm. Hai mặt bích này được chế tạo và sản xuất với nhiều tiêu chuẩn khác nhau như JIS, BS, SIN, ANSI. Qua đó giúp cho van bướm mặt bích có thể lắp đặt phù hợp trên nhiều hệ thống đường ống khác nhau.
Hiện nay chúng ta có thể điều khiển dòng van bướm này với đa dạng kiểu điều khiển khác nhau từ điều khiển bằng cơ học thông thường đến điều khiển bằng tự động hóa. Các bộ điều khiển đang được sử dụng phổ biến cho dòng van bướm này hiện nay mà các bạn có thể lựa chọn như điều khiển bằng tay gạt, tay quay hoặc sử dụng bộ điều khiển điện, bộ điều khiển khí nén.
Bên cạnh đó, van bướm mặt bích còn được sản xuất với đa dạng kích thước từ DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300,…. Qua đó giúp cho dòng van này có khả năng lắp đặt và sử dụng phù hợp với đa dạng đường ống có kích thước lớn nhỏ khác nhau trên thị trường.
2. Phân biệt các loại van bướm mặt bích

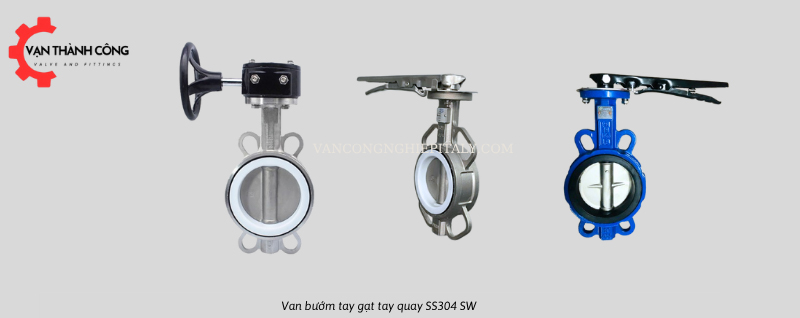

2.1 Van bướm tay gạt mặt bích
Van bướm mặt bích hay van bướm 2 mặt bích là loại van có kiểu kết nối với hai mặt bích. Nó được sử dụng để đảm bảo độ chắc chắn, kín khít hơn khi lắp đặt trên đường ống, tạo sự an toàn cho cả hệ thống khi sử dụng. Loại Van bướm mặt bích tay gạt thường được sử dụng trong các hệ thống có quy mô lớn và nhiệt độ cao.

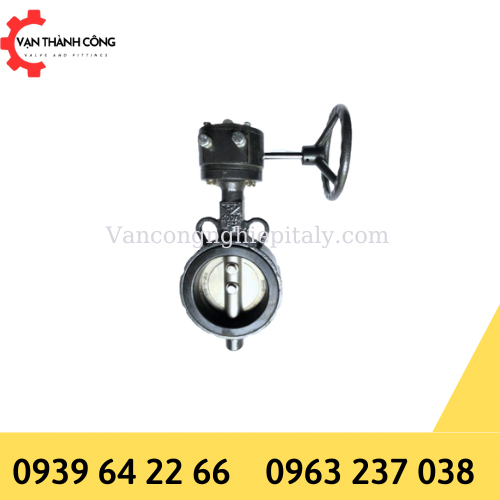

2.2 Van bướm tay quay mặt bích
Kích thước van: DN50-DN1000
Chất liệu van: Gang, Thép, Inox
Chất liệu đệm: EPDM, Thép không gỉ (Inox)
Kiểu lắp: JIS10K, BS và DIN
Loại điều khiển mặt bích: Tay quay, Cần gạt, Động cơ điện hoặc Bộ điều khiển khí nén
Dải nhiệt độ: – 10C ~ 300C
Áp suất sử dụng: 10ar ~16bar
Môi trường làm việc: Nước, Gas, Hơi nóng, Hóa chất và Dầu khí
Xuất xứ: Korea, Malaysia, Đài Loan, Trung Quốc
2.3 Van bướm mặt bích điều khiển khí nén
Nhiều kích cỡ khác nhau: từ DN50 đến DN600.
Vật-Chất liệu: Chúng có sẵn bằng gang, gang dẻo hoặc Inox
và có thể được sử dụng ở nhiệt độ: từ -20 độ C đến 80 độ C.
Áp suất làm việc của các van này là: PN10 đến PN16 (PN20) và chúng có mặt bích ở cả hai đầu.
Van của chúng tôi được sản xuất tại: Đài Loan, Hàn Quốc và được chứng nhận theo tiêu chuẩn ANSI, JIS và DIN.
Loại hoạt động: Tác động đơn / Tác động kép.
Chính sách đổi trả: đi kèm với một bảo hành 12 tháng.
2.4 Van bướm mặt bích điều khiển điện
Chúng tôi cung cấp nhiều loại sản phẩm với kích thước: từ DN50 đến DN2000,
Vật liệu bao gồm: gang, inox và nhựa.
Van của chúng tôi có sẵn với kiểu lắp mặt bích hoặc kiểu hàn
Được Sử dụng trong nhiều ứng dụng khác nhau bao gồm: hệ thống cấp/phân phối nước (nồi hơi, thiết bị làm lạnh và tháp giải nhiệt), hệ thống phân phối khí/hơi nước và hệ thống xử lý hóa chất.
Van của chúng tôi được kiểm tra đầy đủ để đáp ứng hoặc vượt tiêu chuẩn quốc tế về chất lượng và an toàn.
3. Thông số kỹ thuật van bướm mặt bích
Thông số kỹ thuật của van bướm mặt bích là một trong những dữ liệu có thể giúp các quý khách hàng xác định được dòng van này có thể lắp đặt sử dụng phù hợp với hệ thống hay là không. Do đó, để có thể biết được dòng van này có những thông số kỹ thuật nào, mời các bạn cùng tham khảo ngay sau đây nhé.
Kích thước: DN50 – DN1000.
Vật liệu sản xuất: Gang, thép không gỉ.
Chất liệu cánh van: Gang, inox.
Chất liệu Gioăng: Cao su EPDM, PTFE.
Kiểu điều khiển: Tay gạt, tay quay, điều khiển điện, điều khiển khí nén.
Dạng kết nối: Kết nối mặt bích.
Tiêu chuẩn mặt bích: JIS, BS, ANSI, DIN.
Nhiệt độ làm việc: 0 ~ 220 độ C.
Áp lực làm việc: PN10, PN16, PN25.
Môi trường làm việc: Nước sạch, nước thải, dung dịch,…
Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Malaysia,….
Bảo hành: 12 tháng.
3.1 Đặc điểm của van bướm mặt bích
Thông qua hình ảnh dưới đây chúng ta có thể dễ dàng nhận biết được dòng van bướm mặt bích này hiện nay đang được chế tạo và sản xuất từ 5 bộ phận gồm: Bộ điều khiển, thân van, trục van, cánh van và gioăng cao su.
Đối với từng bộ phận cấu tạo của van hiện nay đang được chế tạo từ những chất liệu khác nhau và chức năng cũng như nhiệm vụ của từng bộ phận cũng là khác nhau. Để có thể hiểu rõ hơn về chi tiết từng bộ phận cấu tạo nên dòng van bướm mặt bích này, mời các bạn cùng tìm hiểu ngay sau đây nhé.
Bộ điều khiển: Là bộ phận được thiết kế để giúp người vận hành có thể điều khiển được mọi quá trình đóng hoặc mở của van bướm để phụ vụ cho những nhu cầu sử dụng thiết yếu của mình. Hiện nay, chúng ta có thể điều khiển van bằng nhiều bộ điều khiển khác nhau như, tay gạt, tay quay, bộ điều khiển điện hoặc bộ điều khiển khí nén.
Thân van: Là bộ phận được chế tạo từ chất liệu chính đó là gang, tuy nhiên trong một số trường hợp đặc biệt, chúng ta cũng có thể sử dụng dòng van bướm mặt bích này với thân được làm bằng inox. Thân van có nhiệm vụ chính đó là giúp bảo vệ các bộ phận bên trong nó tránh khỏi những tác động từ bên ngoài môi trường.
Cánh van: Là bộ phận được đặt nằm gọn ở bên trong thân van, có cấu tạo dưới dạng tròn dẹp và có khả năng xoay góc 90 độ. Qua đó, cánh van có khả năng cho phép dòng chảy được lưu thông bên trong đường ống hoặc cũng có thể ngăn chặn toàn bộ dòng chảy ngay tại điểm lắp đặt van.
Trục van: Là bộ phận được thiết kế dưới dạng trục tròn và được liên kết cố định bởi cánh van với bộ điều khiển. Nhiệm vụ chính của trục van đó là giúp truyền tải lực tác động từ bộ điều khiển đến bộ phận cánh van giúp cho cánh van có thể xoay chuyển với các góc độ theo yêu cầu của người vận hành.
Gioăng cao su: Là bộ phận được thiết kế xung quanh cánh van và thường được làm từ cap su EPDM hoặc PTFE. Có khả năng làm kín tuyệt đối những chi tiết bên trong van bướm, giúp ngăn ngùa tình trạng rò rỉ dòng lưu chất khi van bướm mặt bích đang trong quá trình hoạt động.
4. Đặc điểm nổi bật của van bướm mặt bích mà công ty Vạn Thành Công đang cung cấp
Van bướm 2 mặt bích là một thiết bị vận chuyển dòng chất lỏng trong hệ thống đường ống và nó có những đặc điểm quan trọng sau:
Van bướm mặt bích có sẵn trong nhiều kích thước khác nhau, từ DN50 đến DN1500, giúp van có khả năng lắp đặt phù hợp với các đường ống hiện có trên thị trường.
Loại van này có thể được điều khiển đóng mở bằng nhiều phương pháp khác nhau như tay quay, tay gạt, bộ điều khiển khí nén và bộ điều khiển điện. Điều này mang lại sự linh hoạt trong việc chọn phương thức điều khiển phù hợp với yêu cầu và điều kiện của hệ thống.
Mặt bích trên thân van được chế tạo theo nhiều tiêu chuẩn khác nhau như JIS, BS, ANSI, DIN, cho phép nó có khả năng lắp đặt tương thích với các mặt bích trên các hệ thống đường ống khác nhau.
Thân van bướm mặt bích được sản xuất từ các vật liệu như gang, thép, inox và có thể đáp ứng được với hầu hết mọi điều kiện hoạt động trong nhiều loại hệ thống khác nhau.
Với kiểu kết nối mặt bích giúp cho người vận hành có thể dễ dàng lắp đặt van vào hệ thống đường ống cũng như tháo ra bảo trì, bảo dưỡng, thay thế.
5. Ứng dụng của van bướm mặt bích trong hệ thống hiện nay
1. Hệ thống cấp và thoát nước
Sử dụng trong các hệ thống xử lý nước, cấp nước sinh hoạt, nước thải, tưới tiêu…
Ưu điểm là đóng mở nhanh, dễ vận hành, giá thành hợp lý.
2. Ngành công nghiệp hóa chất – dầu khí
Dùng để kiểm soát dòng chảy của các loại hóa chất, dầu, khí hoặc hơi nước trong các nhà máy.
Van bướm mặt bích thường được làm từ vật liệu chống ăn mòn (như gang dẻo, inox, teflon…) để chịu được môi trường hóa chất khắc nghiệt.
3. Hệ thống HVAC (sưởi ấm, thông gió, điều hòa không khí)
Dùng để điều chỉnh luồng không khí hoặc nước lạnh/nóng trong các hệ thống làm mát, sưởi ấm.
Van có khả năng đóng/mở nhanh giúp điều tiết dòng lưu lượng hiệu quả.
4. Trong ngành công nghiệp thực phẩm và dược phẩm
Sử dụng các van bướm mặt bích làm bằng inox để đảm bảo vệ sinh và dễ làm sạch.
Điều khiển chất lỏng, nước tinh khiết, hoặc các dung dịch trong quá trình sản xuất.
5. Hệ thống phòng cháy chữa cháy (PCCC)
Van bướm mặt bích dùng trong hệ thống sprinkler, cấp nước chữa cháy, do khả năng đóng/mở nhanh và tin cậy.
6. Ngành xi măng, khai khoáng, và công nghiệp nặng
Điều khiển các loại chất rắn dạng bột hoặc hạt trong đường ống vận chuyển.
Van được thiết kế để chịu áp suất cao và môi trường có bụi bẩn.
6. Chọn mua van bướm mặt bích inox, gang chất lượng, uy tín ở đâu tại Việt Nam
Công ty TNHH XNK TM DV VẠN THÀNH CÔNG là một đơn vị hàng đầu trong việc cung cấp các dòng van công nghiệp, phụ kiện và vật tư ngành nước tại Việt Nam. Chúng tôi nhập khẩu trực tiếp và phân phối độc quyền các sản phẩm van công nghiệp nói chung và van bướm mặt bích nói riêng để đáp ứng nhu cầu sử dụng của khách hàng.
Chúng tôi cam kết mang đến các sản phẩm chất lượng cao, đáng tin cậy và được hỗ trợ bởi đội ngũ chuyên gia có kinh nghiệm để đáp ứng nhu cầu đa dạng của khách hàng trong các ngành công nghiệp khác nhau. Ngoài van bướm mặt bích, chúng tôi cung cấp một số dòng van công nghiệp khác bao gồm:
7. Báo giá van bướm mặt bích tại công ty Vạn Thành Công
Mức giá của sản phẩm van bướm mặt bích mà công ty Vạn Thành Công đưa ra vô cùng hợp lý do sản phẩm được nhập khẩu trực tiếp. Công ty luôn áp dụng chính sách giá ưu đãi cho khách hàng khi chọn mua sản phẩm. Đồng thời, có những mức chiết khấu giá hấp dẫn khi bạn mua sản phẩm với số lượng lớn.
Nếu bạn có bất kỳ thắc mắc nào về sản phẩm và giá sản phẩm xin vui lòng liên hệ với chúng tôi theo địa chỉ sau:
