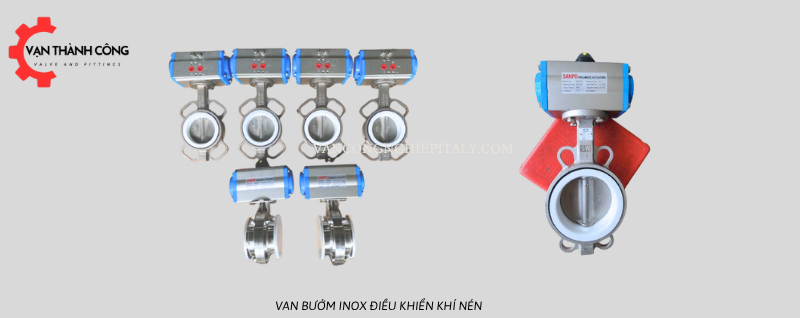

VAN BƯỚM INOX ĐIỀU KHIỂN KHÍ NÉN

VAN BƯỚM INOX ĐIỀU KHIỂN KHÍ NÉN

Thông số kỹ thuật van bướm inox điều khiển khí nén:

  • Tên gọi: van bướm inox điều khiển khí nén hay van bướm khí nén.
  • Vật liệu: thân van: inox 304, 316; đĩa van: inox 304, 316.
  • Đệm làm kín: teflong PTFE, EPDM.
  • Kiểu hoạt động: ON/OFF
  • Kích thước tiêu chuẩn: DN50-DN300
  • Áp lực làm việc: PN10/PN16/PN25.
  • Nhiệt độ làm việc: 0~220 độ C.
  • Kiểu lắp: mặt bích công nghiệp. Wafer.
  • Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc.
  • Hãng sản xuất: Kosaplus, Samwo, Haitima…
  • Bảo Hành: 12 tháng
  • Chứng chỉ: CO-CQ.
  • Giao hàng: toàn quốc.
Danh mục: Brands: , .
  • Mô tả

Mô tả

I. Van bướm inox điều khiển khí nén

  1. Định nghĩa van bướm inox điều khiển khí nén:

Công ty ĐỈNH VẠN THÀNH là đơn vị chuyên nhập khẩu và phân phối các dòng van bướm inox điều khiển khí nén  chính hãng thương hiệu Samwo; Kosaplus; Haitima; Italy; Odk. Sản phẩm chúng tôi có đầy đủ CO CQ, chứng nhận xuất xưởng và chế độ bảo hành cho Qúy Khách Hàng. Chúng ta cùng tìm hiểu về van bướm inox điều khiển khí nén là gì? Cũng như cấu tạo và nguyên lý hoạt động của van bướm inox điều khiển khí nén?

Van bướm điều khiển khí nén hay còn gọi là van bướm điều khiển bằng hơi là dạng van bướm được điều khiển ON/OFF hoặc điều tiết lưu lượng bằng bộ điều khiển áp lực của khí nén. Khi chúng ta cấp khí nén tức là cấp áp lực cho đầu điều khiển thì làm cho van bướm xoay một góc 90 độ và sẽ cho chúng ta thao tác đóng hoặc mở van trên hệ thống đường ống.



2. Cấu tạo và nguyên lý hoạt động van bướm inox điều khiển khí nén:

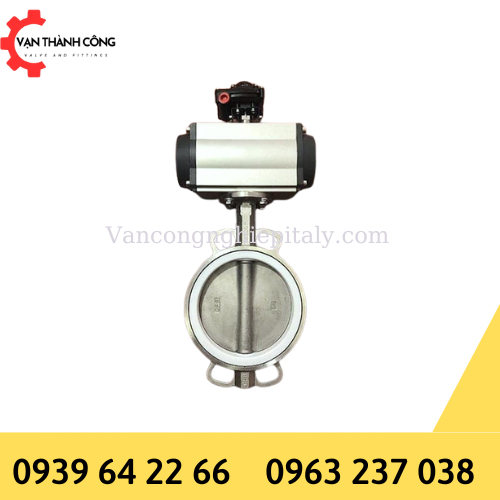

van bướm inox điều khiển khí nén

2.1 Cấu tạo van bướm khí nén:

Van bướm inox điều khiển bằng khí nén có cấu tạo gồm 2 phần chính: phần thân van và đầu khí nén (hay còn gọi là xy lanh khí nén).

2.2 Phần thân van bướm:

Phần thân van bướm này cũng giống như những loại van bướm thông thường tay gạt hay tay quay mà chúng ta vẫn thấy. Việc lựa chọn loại van bướm này phụ thuộc vào môi trường mà chúng ta sử dụng là gì? Ví dụ minh họa nếu ta dùng cho môi trường nước sạch thì nên lựa chọn: van bướm thân gang đãi gang hoặc thân gang đĩa inox vì là nước sạch nên chúng không bị tác động của hóa chát và chúng thường có giá thành rẻ.

Ngược lại nếu ta sử dụng cho môi trường nước thải nên dùng van bướm thân, cánh inox, ron teflong để tránh bị ăn mòn oxi hóa bởi hóa chất, axit có trong nước thải. Nếu môi trường hóa chất chúng ta nên lựa chọn van bướm nhựa UPVC, CPVC, hay môi trường thực phẩm đồ uống chúng ta nên dùng van bướm vi sinh.

cấu tạo van bướm khí nén



  • Thân van: inox 304, inox 316.
  • Đĩa và trục van: inox 304, inox 316.
  • Kiểu hoạt động: ON/OFF hoặc theo một góc nhất định.
  • Trên ty có 2 vòng làm kín giúp van luôn kín trong suốt quá trình vận hành và hoạt động.
  • Kích thước van đa dạng từ: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350…
  • Áp lực: PN10/PN16/PN25.
  • Nhiệt độ: 0~220 độ C.
  • Môi trường sử dụng: nước, hơi, nước thải, xăng, dầu, thực phẩm, hóa chất..v..v
  • Kiểu kết nối: lắp bích
  • Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc…

2.3 Bộ điều khiển khí nén- xy lanh khí nén:

Bộ phận điều khiển khí nén bao gồm một piston, xi lanh, trục vít truyền động và lò xo. xy lanh khí nén được chia làm 2 loại: tác động đơn ( có lò xo cấp hơi khí nén 1 lần); tác động kép (không có lò xo- cấp hơi khí nén 2 lần).. Được chế tạo từ hợp kim nhôm có độ bền cao và chịu được áp suất lớn, bên ngoài mạ crom hoặc phủ sơn epoxy chống oxi hóa, trầy xước và tăng độ bền cho sản phẩm.

a. TÁC ĐỘNG ĐƠN:

Tác động đơn- single acting( spring reture) đây là dạng lò xo tự động phản hồi có nghĩa là cấp khí nén vào trong bộ điều khiển giúp trục xoay 1 góc 90 độ tạo hành trình mở van. Khi dừng cấp khí nén thì lò xo bị nén sẽ đẩy trục xoay về vị trí ban đầu. Như vậy đối với bộ van bướm khí nén tác động đơn chúng ta chỉ cần cấp hơi khí nén 1 lần để cho van mở và hành trình đóng van nhờ lực của lò xo phản hồi.

bộ khí nén tác động đơn



b. TÁC ĐỘNG KÉP:

Tác động kép (Dual action actutor): đây là dạng phải luôn cấp hơi khí nén để cho trục xoay. Khi lắp vào thân van bướm muốn van bướm mở thì cấp khí nén và muốn van bướm đóng thì cấp khí nén lần nữa.

bộ điều khiển tác động kép



2.4 Nguyên lý hoạt động van bướm inox điều khiển khí nén:

Khi cấp khí nén truyền dẫn vào bộ điều khiển khí nén thông qua van điện từ khí nén, lực đẩy của khí nén tác động giúp cho xy lanh xoay trục một góc 90 độ, trục bộ điều khiển được kết nối với trục van bướm làm cho cánh van bướm xoay theo tương ứng. Hành trình này cho phép chuyển từ vị trí mở sang đóng và từ vị trí đóng sang mở.

II. Một số tên gọi khác của van bướm inox điều khiển khí nén:

  • Van bướm inox khí nén
  • van bướm inox xy lanh
  • van bướm điều khiển khí nén inox 304
  • van bướm đầu khí nén
  • van bướm khí nén…

III. Một số hình ảnh thực tế van bướm inox điều khiển khí nén công ty chúng tôi đang cung cấp:

van bướm khí nén van bướm inox tay gạt

*Ưu điểm:

  • Van được làm bằng inox cho độ bền cao khi sử dụng
  • Chi phí rẻ hơn so với các dòng van bướm điều khiển điện cùng loại
  • Kết cấu nhỏ gọn phù hợp nhiều không gian công trình khác nhau.
  • Dùng cho môi trường khắc nghiệt, nhiệt độ cao, độ ăn mòn cao, axit, hóa chất…
  • Có nhiều kiểu lắp đa dạng: mặt bích, hàn, clamp, ren.
  • Tuổi thọ van lớn
  • Dễ dàng tháo lắp, bảo trì, hay thế kinh kiện khi bị hỏng hóc.

van 3 thân lắp đầu khí nén

IV. Báo giá van bướm inox lắp đầu khí nén:

Tùy vào kích cỡ đường ống cũng như môi trường làm việc mà có nhiều loại van bướm inox đầu khí nén khác nhau (DN50-DN350) và nhiều mức giá khác nhau. Để thuận tiện Qúy Khách Hàng vui lòng lên hệ số Hotline của chúng tôi: 0904.597.439 hoặc websiite: https://vancongnghiepitaly.com để được tư vấn và báo giá cụ thể.
