VAN BƯỚM SAMWOO HÀN QUỐC

VAN BƯỚM SAMWOO HÀN QUỐC

Thông tin sản phẩm:

  • Tên gọi: Van bướm Samwoo Hàn Quốc, Van bướm Korea, Van bướm khí nén Samwoo
  • Kích thước tiêu chuẩn: DN50 – DN1000
  • Vật liệu: Inox 304, Inox 316, gang, nhựa
  • Thương hiệu: Samwoo
  • Bảo hành: 12 tháng
  • Mô tả

Mô tả

5/5 - (2 bình chọn)

1.. Tìm hiểu về van bướm Samwoo Hàn Quốc

Van bướm Samwoo Hàn Quốc là dòng van bướm công nghiệp được sản suất từ hãng Samwoo – Hàn Quốc. Van được làm từ nhiều vật liệu khác nhau là gang, inox 304, Inox316. Đặc trưng của hãng là luôn có logo công ty SW được đúc ở phần thân van. Và có thể là sẽ được phủ lớp sơn dầy Epoxi màu đen xám hoặc màu xanh dương có chức năng chống oxi hóa và tăng tính thẩm mỹ cho van.

Van bướm hoạt động y như các dòng van bướm khác. Và đảm bảo được  nhu cầu làm việc được ở đa dạng các môi trường khác nhau hiện nay trên thị trường.

van-buom-tay-gat-samwoo

2. Thông số kỹ thuật van bướm Samwoo Hàn Quốc

  • Kích cỡ: DN50 – DN1000.
  • Thân van: gang, inox.
  • Đĩa: inox 304, 316.
  • Đệm làm kín: EPDM, NBR. hoặc PTFE.
  • Trục van: Thép không gỉ.
  • Kiểu van: Van bướm wafer, van bướm Lug, van bướm 2 mặt bích.
  • Dạng điều khiển: tay gạt, tay quay hoặc đều khiển điện, điều khiển khí nén.
  • Áp lực làm việc: PN10/16.
  • Nhiệt độ làm việc: -20 độ C – 110 độ C với gioăng EPDM. -10 độ – 80 độ C với gioăng NBR.
  • Tiêu chuẩn mặt bích: BS, JIS, DIN, ANSI.
  • Môi trường làm việc: Nước, hóa chất, xăng dầu, khí gas,..v..v..
  • Hãng sản xuất: Samwoo Valve – Hàn Quốc.
  • Tình trạng hàng hóa: Luôn có sẵn.
  • Bảo hành: 12 tháng.

Các bạn có thể tham khảo qua catalogue van bướm samwoo ở hình ảnh dưới đây.

catalogue van bướm samwoo Hàn Quốc

3. Cấu tạo và nguyên lý hoạt động của van bướm Samwoo Hàn Quốc lắp đầu khí nén

3.1 Cấu tạo thân van bướm Samwoo

cau-tao-van-buom-inox-lap-dau-khi-nen

Là bộ phận tiếp xúc trực tiếp với lưu chất và trực tiếp tạo ra trạng thái đóng/mở của van được sử dụng để điều tiết dòng chảy trong đường kính ống có kích thước lớn bằng cách cánh bướm xoay theo các góc độ khác nhau.

Van bướm Samwoo Hàn Quốc có hai dạng điều khiển là van tay quay và tay gạt và có các chất liệu chế tạo khác nhau như van bướm inox, van bướm gang, van bướm nhựa, van bướm thép. Mỗi loại đều sẽ thích ứng với môi trường và môi chất trong đường ống nên chúng ta khi lựa chọn nên lưu ý điều này.

Thân van: Vật liệu được làm từ inox, gang, nhựa. là bộ phận bên ngoài bao quanh các chi tiết cấu thành van, được sản xuất đạt tiêu chuẩn Jis, BS, Din, Ansi, với nhiều mục đích sử dụng khác nhau. Là bộ phận trực tiếp tiếp xúc với môi trường bên ngoài và chịu áp lực từ đường ống.

Trục van (ty van): Được làm từ inox 304 để đảm bảo về độ cứng vững hoạt động cũng như tuổi thọ bền bỉ. Trục có tác dụng truyền lực từ bộ phận điều khiển hoạt động xuống cánh van. Được chia làm 2 phần lắp ráp trên dưới đối xứng nhau, ở vị trí ngay tâm đĩa van.

Đĩa van: là bộ phận chính tiếp xúc với dòng lưu chất. được làm hoàn toàn từ inox 304 để đảm bảo tính năng làm việc được với đa dạng môi trường như nhiệt độ cao, ăn mòn hóa học. Được gắn cố định với trục van thông qua những chốt định vị hoặc đai ốc, có nhiệm vụ đóng mở và điều tiết dòng chảy đi qua.

Gioăng làm kín: Là bộ phận chủ đạo cho vai trò không cho dòng lưu chất rò rỉ khi van ở trạng thái đóng hoàn toàn. Nằm giữa thân van và đĩa van. Được làm từ cao su cao cấp EPDM, NBR hoặc là Teflon PTFE.

Bộ phận điều khiển hoạt động: Van bướm được điều khiển hoạt động đóng mở thông qua 4 hình thức đó là tay gạt, tay quay, bộ điều khiển điện, bộ điều khiển khí nén.

3.1.1 Thông số kỹ thuật van bướm Samwoo Hàn Quốc

  • Kích thước van lắp với đường ống: DN50 đến DN1000
  • Chất liệu thân: inox 304, inox 316, Gang
  • Trục với cánh bằng inox 304
  • Goăng làm kín bằng cao su EPDM, PTFE, NBR
  • Kiểu kết nối: Bích, wafer tiêu chuẩn PN10/PN16/JIS10K
  • Áp lực chịu được: PN10/PN16
  • Thương hiệu: SAMWOO
  • Xuất xứ: Hàn Quốc
  • Bảo hành: 12 tháng
  • Giấy tờ đầy đủ COCQ

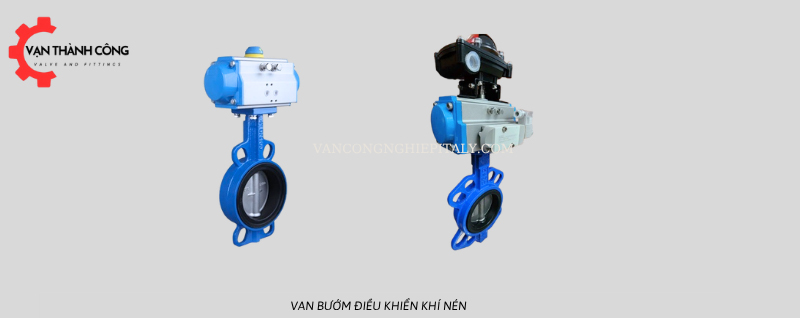

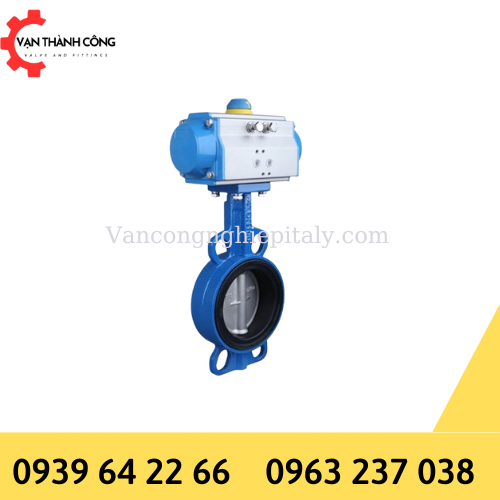

3.2 Cấu tạo bộ phận khí nén

VAN-BUOM-KHI-NEN-TAC-DONG-KEP

Là bộ phận điều khiển van bướm Samwoo khi được cấp khí nén nó sẽ sinh ra lực tác động lên van bướm quay, từ đó tạo ra hiện tượng đóng/mở trên đương ống. xy lanh khí nén được lắp với van bướm.

Van hoạt động nhờ hệ thống khí nén dạng hoạt động bằng khí nén này có lợi thế hơn so với dạng chạy bằng điện là thời gian đóng mở nhanh hơn nhiều.

  • Thông số kỹ thuật
  • Thương hiệu: Kosa Plus và Haitima, KST-Korea, KST Trung Quốc
  • Xuất xứ: Hàn Quốc và Đài Loan
  • Model:  Hàn Quốc  AD-40, AD-50, AD-65, AD-80, AD-100, AD-125, AD140, AD160
  •             Đài Loan HTD-32, HTD-52, HTD-63, HTD-75, HTD-92, HTD-105, HTD-125, HTD-140, HTD-160
  • Góc quay hành trình: 90 độ , tuyến tính theo góc
  • Kiểu đóng mở: on/off hoặc tuyến tính
  • Tiêu chuẩn chống nước: IP67
  • Thời gian đóng mở khoảng 1 đến 2 giây đối với tác động kép
  • Hàng bảo hành 12 tháng, giấy tờ đầy đủ

Theo cấu tạo và nguyên lý hoạt động, bộ điều khiển khí nén được chia thành 2 loại chính đó là: Xy lanh khí nén tác động đơn, Xy lanh khí nén tác động kép. Hiện tại chúng tôi đang phân phối độc quyền bộ điều khiển khí nén Kosaplus của Hàn Quốc,  Haitima của Đài Loan, KST của Hàn Quốc.

4. Nguyên lý hoạt động của van bướm Samwoo Hàn Quốc

Thao tác đóng mở van được thực hiện khi tác động lực lên tay quay, tay gạt. Hoặc là kích hoạt hoạt động đóng mở thông qua hệ thống điều khiển điện, điều khiển khí nén. Để tạo trạng thái xoay 90o cho van tương ứng trạng thái mở và ngược lại tương ứng trạng thái đóng của van.

Nguyen-ly-hoat-dong-cau-van-buom-Samwoo-Han-Quoc

5. Ưu và nhược điểm của van bướm Samwoo Hàn Quốc

5.1 Tìm hiểu về ưu điểm

  • Vận hành đóng mở nhanh.
  • Đóng mở theo hai chiều nhẹ nhàng.
  • Thân van được bao phủ bởi sơn epoxi chống ăn mòn.
  • Giá thành khá rẻ, trọng lượng van nhẹ.
  • Van được thiết kế theo kiểu lệch tâm cho lực vặn thấp.
  • Thiết kế nhỏ gọn, ít tốn diện tích khi lắp đặt.
  • Cạnh của đĩa van bọc cao su nên hoạt động êm, ít tạo bọt và tuổi thọ cao.
  • Hai vòng làm kín ở ty trên giúp van luôn luôn kín trong suốt quá trình hoạt động.

5.2 Nhược điểm

  • Không có kích thước cho các đường ống nhỏ dưới DN50.
  • Không chịu được áp lực lớn từ PN25. Chỉ chịu được áp lực PN10 và PN16 thông dụng.

6. Ứng dụng van bướm Samwoo Hàn Quốc trong hệ thống đường ống

Luôn tiên phong về chất lượng sản phẩm. Chính vì thế van được sử dụng rộng rãi cho nhiều công trình, hệ thống đường ống như:

  • Hệ thống xi măng, bùn hoặc dạng sệt tương tự.
  • Hệ thống chất lỏng, khí, Gas.
  • Hệ thống cấp thoát nước.
  • Hệ thống PCCC
  • Hệ thống chân không.
  • Hệ thống hóa chất, dầu nhớt, thủy lực…

7. Tại sao chúng ta nên sử dụng van bướm Samwoo Hàn Quốc thay vì các dòng van bướm khác

van-buom-samwoo-han-quoc-gia-re-chinh-hang

Với nền công nghiệp hóa và phát triển mạnh mẽ của thị trường Đông Nam Á nói riêng và Thế Giới nói chung. Các cửa khẩu cũng mở cửa nhiều và khá ồ ạt, dẫn đến tình trạng hỗn loạn thị trường

Cùng với đó là có nhiều sản phẩm kém chất lượng, hãng giả, hàng nhái  được tung ra thị trường. Điều đó ảnh hưởng rất nhiều đến hệ thống hoạt động của công trình. Cũng như lãng phí rất nhiều kinh phí của các nhà đầu tư

Nhằm hướng đến xu thế chung của Thế Giới và sự phát triển vững mạnh của các nền công nghiệp hóa nước nhà. Công ty Đỉnh Vạn Thành chúng tôi luôn mang đến khách hàng những sản phẩm Van Bướm, van cầu, van bi, van một chiều,..v..v… Samwoo Hàn Quốc với chất lượng tốt nhất

Với những dòng sản phẩm này thì Công ty Đỉnh Vạn Thành chúng tôi đang hướng đến  phục vụ cho khách hàng có nhu cầu về van có chất lượng tốt. Đặc biệt là yêu cầu của những đơn vị nhà thầu, chủ đầu tư công trình lớn yêu cầu chỉ sử dụng dòng van Hàn Quốc này

Với sản phẩm van bướm Samwoo Hàn Quốc nói riêng và dòng van Samwoo nói chung. Đều có chất lượng tốt, chế tạo trên dây chuyền công nghệ tiên tiến, cấu tạo van chắc chắn. Thân van được đúc nguyên khối bằng gang, inox đảm bảo kỹ thuật

Các quy trình lắp ráp các chi tiết lại với nhau tỉ mỉ, đạt tiêu chuẩn Quốc Tế. Ngoài ra van cũng đa dạng về kích thước từ DN50 – DN1000 và giá thành vô cùng hợp lý. Sản phẩm đầy đủ chứng từ như: COCQ, Packing list, Chứng nhận tiêu chuẩn chất lượng, VAT…

=> Xem thêm: Van bi inox lắp đầu khí nén KST Hàn Quốc

Báo giá van bướm Samwoo Hàn Quốc

Hiện nay trên thị trường có rất nhiều đơn vị cung cấp van bướm kém chất lượng nhưng lại lấy mác Samwoo. Nhưng không phải tất cả khách hàng đều nhận ra điều đấy. Việc mua sản phẩm đúng chuẩn của hãng quyết định hoàn toàn đến mọi hoạt động của hệ thống

Hiện nay Công ty Đỉnh Vạn Thành chúng tôi đang là đơn vị phân phối các sản phẩm van bướm của Samwoo trên Toàn Quốc. Được nhập khẩu chính hãng với số lượng lớn, đầy đủ giấy tờ  CO, CQ, PKL… Chính vì những điều đó mà giá cả đến nơi người sử dụng luôn là rẻ nhất. Khi các khách hàng tìm đến chúng tôi.
