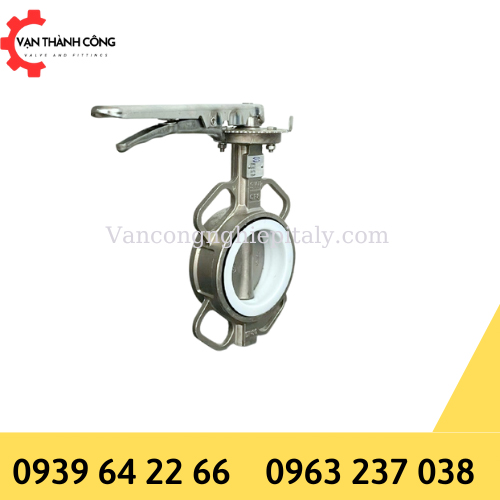

VAN BƯỚM INOX TAY GẠT

VAN BƯỚM INOX TAY GẠT

Thông số kỹ thuật:

  • Vật liệu: inox 304- inox 316L
  • gioăng: teflong PTFE, EPDM
  • Kích thước: DN50(2″)- DN350(14″)
  • Kiểu kết nối: Wafer kẹp mặt bích JIs10k-PN16
  • Áp lực làm việc: PN10-PN16
  • Nhiệt độ làm viêc: -20 độ~220 độ
  • Xuất xứ sản phẩm:  Đài Loan, Hàn Quốc, Thái Lan.
  • Chứng chỉ: CO CQ.
  • Bảo hành: 12 tháng.
  • Tình trạng hàng hóa sẵn kho. Giao hàng toàn quốc
Danh mục: Brands: .
  • Mô tả

Mô tả

I. VAN BƯỚM INOX TAY GẠT

Công ty ĐỈNH VẠN THÀNH là đơn vị chuyên nhập khẩu và phân phối các dòng van bướm inox tay gạt bọc teflong, van bướm inox bọc teflong tay quay, van bướm inox lắp đầu khí nén, van bướm gang cánh cao su chính hãng thương hiệu ODK, AKIZTA, SAMWO. Sản phẩm chúng tôi có đầy đủ CO CQ, chứng nhận xuất xưởng và chế độ bảo hành cho Qúy Khách Hàng. Chúng ta cùng tìm hiểu về van bướm là gì? Cũng như cấu tạo và nguyên lý hoạt động của van bướm như thế nào?

  1. Định nghĩa van bướm là gì?

Van bướm là loại van công nghiệp dùng trong đường ống mục đích điều tiết dòng chảy. Van bướm với tên tiếng anh là butterfly valve. Khi ta tác động lên tay gạt hoặc tay quay hoặc vô lăng thì sẽ tác động lên trục của van bướm làm xoay cánh bướm theo các góc mở khác nhau khi đó dòng chảy qua ống sẽ có lưu lượng khác nhau. Ở trạng thái đóng hoàn toàn thì góc mở bằng 0 độ, còn khi van mở hoàn toàn thì cánh bướm xoay 1 góc 90 độ so với trục.

*Chúng ta cùng tìm hiểu về van bướm inox tay gạt gioăng teflong:

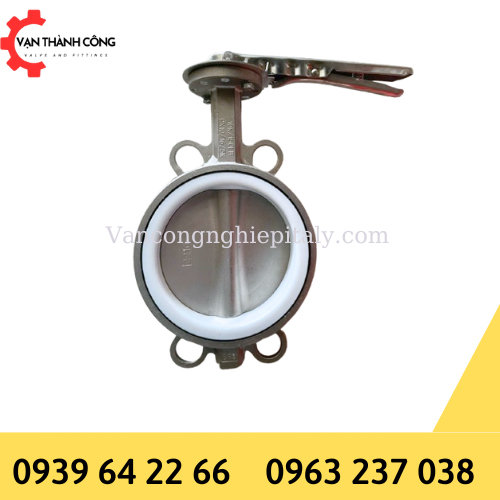

Van bướm inox tay gạt gioăng teflong hay còn gọi là van bướm inox tay kẹp là dòng van bướm được làm từ thép không gỉ thường là inox 304 hoặc 316, gioăng được làm bằng teflong PTFE, điều khiển bằng tay gạt.

Phù hợp với nhiều môi trường lưu chất khác nhau như: nước, nước thải, hóa chất, các dạng lưu chất dạng hạt nhỏ hơn 25 micromet..

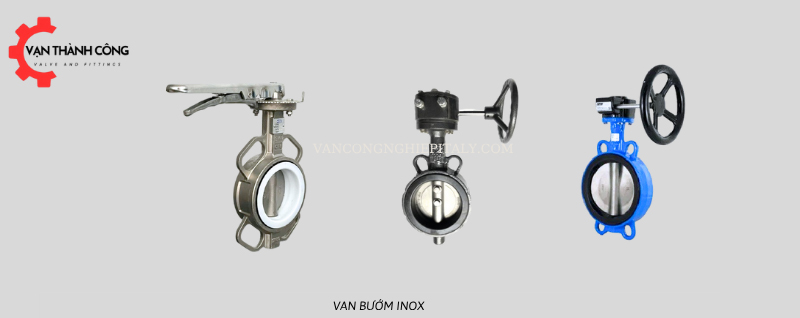

Van bướm inox được chia làm 2 loại: Van bướm inox tay gạt gioăng teflong và bướm inox tay quay gioăng teflong:

2. Cấu tạo và nguyên lý hoạt động van bướm inox tay gạt size: DN50, DN65, DN80, DN100, DN125, DN150, DN200.

van bướm inox bọc teflongCatalogue van bướm gang cánh inox

* Van bướm inox được cấu tạo gồm các phần sau:

  • Thân van được đúc nguyên khối từ thép không gỉ có các lỗ để bắt bu lông vào mặt bích định vị vị trí van trên đường ống.
  • Đĩa van: hay còn gọi là cánh van được làm từ thép không gỉ SS304 hoặc SS316.
  • Bộ phận làm kín hay còn gọi là gioăng làm kín được làm bằng teflong PTFE, một số van có thể được làm bằng cao su HDPE để tiết kiệm giá thành và tùy mục đich sử dụng.
  • Tay gạt, bu lông, bánh răng định vị được làm bằng inox ss304.
  • Kích cỡ chún tôi đang cung cấp: DN50, DN65, DN80, DN100, DN125, DN150, DN200.
  • Kiểu kết nối: dạng kẹp wafer
  • Áp lực làm việc: PN10-PN16
  • Thương hiệu: ODK, AKIZTA, SAMWO.
  • Xuất xứ: ĐÀI Loan, Hàn Quốc.
  • Bảo hành: 12 tháng.

Nguyên lý hoạt động của van bướm inox:

  • Van có chất liệu inox 304, gioăng bằng teflong PTFE nên chúng có khả năng chống ăn mòn với các loại axit có nồng độ <20%, chất liệu 304 chống ăn mòn kém trong môi trường natri clorua, natri sunforat.
  • Vật liệu teflong nên chịu được nhiệt độ từ -10~250 độ C. Nhiệt độ quá cao > 250 độ dễ khiến gioăng  van bị chảy dẫn đến gò gỉ lưu chất ảnh hưởng đến hệ thống.
  • Van bướm inox tay gạt bọc teflong vận hành bằng tay gạt với góc xoay đãi van từ 0- 90 độ, tốc độ đóng mở nhanh. Nhưng đây là kiểu vận hành bằng sức người nên không phù hợp với hệ thống đường ống có kích cõ lớn. Thông thường van bướm inox tay gạt phù hợp hệ thống đường ống có kích thướng từ DN50-DN200.
  • Kiểu kết nối kẹp wafer phù hợp hầu hết các hệ thống. Dễ dàng tháo ráp, lắp đặt và bảo dưỡng nếu có sự cố hư hỏng xảy ra.

II. Một số hình ảnh thực tế van bướm inox công ty ĐỈNH VẠN THÀNH chúng tôi đang cung cấp:

kho hàng van bướm gang cánh inox van bướm inox tay gạt

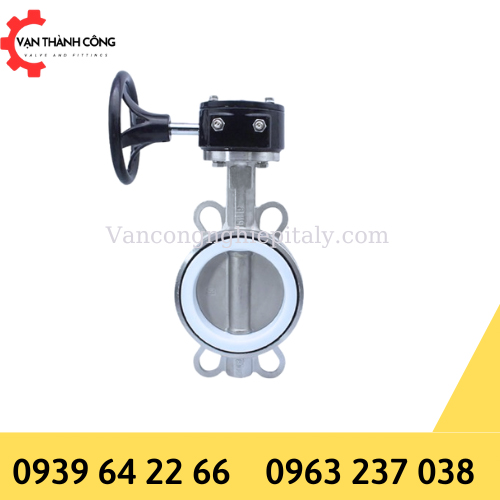

Ngoài van bướm inox tay gạt bọc teflong công ty ĐỈNH VẠN THÀNH chúng tôi đang cung cấp. Chúng tôi còn cung cấp các loai van bướm inox tay quay AKIZTA. Van bướm inox SAMWO. Van bướm inox bọc teflong Wonil.  Van bi inox nối ren ODK, van 1 chiều nối bích ODK, van bi nối ren KIZT, van bi inox ODK, van cửa gang JEOUN, đồng hồ nước Komax, đồng hồ đo lưu lượng nước thải sensus, Van phao cơ inox ODK, Cùm lem inox vi sinh ODK… Hãy liên hệ chúng tôi theo số điện thoại: 0904.597.439 Mr. NHựt hoặc truy cập trang web bán hàng chúng tôi https://vancongnghiepitaly.com để xem thêm sản phẩm cũng như được tư vấn các loại van và hướng dẫn cách sử dụng sao cho hiệu quả nhất.
