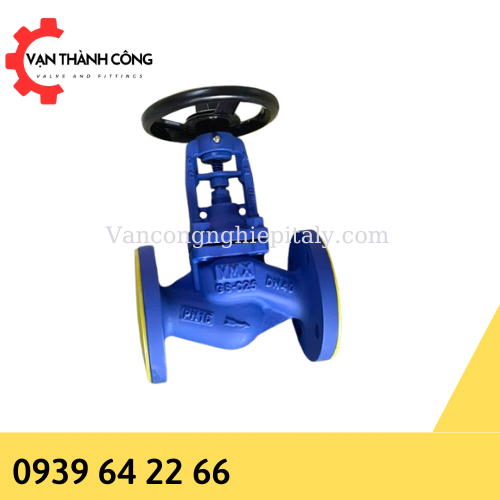

1. Tìm hiểu về van cầu dầu nóng GS-C25?

Van Cầu Dầu Nóng GS-C25 là một phân loại van công nghiệp được thiết kế đặc biệt để phù hợp sử dụng cho các đường ống dầu nóng, dầu truyền nhiệt. Đối với môi chất dầu nóng, nhiệt độ làm việc thường xuyên từ >200 độ C trở lên là một thách thức rất lớn với các loại van. Nếu van không được thiết kế dành riêng, nguy cơ rò rỉ, hư hỏng có thể xảy ra rất cao do bản thân van không thể đáp ứng được.

Là dòng van chuyên sử dụng để đóng mở hoặc điều tiết dòng chảy trong đường ống. Van sử dụng rộng rãi bởi tính ứng dụng và chịu được áp lực cũng như nhiệt độ tốt. Được cấu tạo từ thép nguyên khối cho độ chắc chắn rất cao, an toàn cho người sử dụng.

Chính vì vậy, dòng van được sử dụng chuyên dụng cho các hệ thống đường ống sử dụng dầu nóng, dầu truyền nhiệt.

2. Đặc điểm van cầu dầu nóng 425 độ GS-C25

Để làm việc lâu dài ở môi trường có nhiệt độ cao, đòi hỏi van được thiết kế, dùng vật liệu đặc biệt chịu nhiệt độ cao để đảm bảo tuổi thọ cũng như đảm bảo an toàn khi vận hành hệ thống.

Van dành cho dầu nóng có thể là vật liệu thân van là van cầu gang dẻo, van cầu thép, van cầu bellow seal, van cầu inox có thể sử dụng ở nhiệt độ tối đa vượt xa ngưỡng nhiệt độ sử dụng để đảm bảo an toàn.

Là sản phẩm dùng cho dầu nóng được sử dụng nhiều trong các công ty sản xuất công nghiệp, đặc biệt là ngành công nghiệp nặng, sử dụng máy móc lớn liên tục và cần làm mát bằng dầu. Van làm tốt khả năng đóng ngắt cũng như điều tiết dầu nóng chảy qua. Tuy hoạt động ở môi trường có nhiệt độ cao nhưng tuổi thọ của van cầu vẫn được đảm bảo do thiết kế đặc biệt

Tiêu chuẩn PN16 là tiêu chuẩn về áp lực thông dụng cho hệ thống có áp trung bình cao hiện nay. Việc tiêu chuẩn được kiểm định giúp khách hàng nắm rõ được yêu cầu kỹ thuật và lắp đặt hợp lý tạo nên khả năng an toàn khi làm việc.

2.1 Thông số kỹ thuật van cầu dầu nóng GS-C25

Dưới đây là thông số chi tiết về sản phẩm van cầu dùng cho dầu nóng PN16:

• Lưu chất sử dụng: dầu nóng, hơi nóng
• Vật liệu thân : Thép GS -C25
• Vật liệu đĩa : A105 Cr13
• Đệm làm kín: bellow seal
• Nhiệt độ làm việc Max: 400
• Áp suất làm việc Max : 16 bar
• Nối bích DIN PN16
• Kích thước đa dạng : 15A 20A 25A 32A 40A 50A 65A 80A 100A 125A 150A 200A2 50A 300A

3. Cấu tạo van cầu dầu nóng GS-C25

3.1 Đĩa van

Đĩa của van điều tiết cũng có nhiều dạng thiết kế khác nhau. Loại thông dụng nhất là dạng nút. Loại này có dạng côn ở phần dưới.

Có rất nhiều dạng thiết kế cửa nút khác nhau nên trong sử dụng ta phải lựa chọn loại thích ứng cho công việc đòi hỏi.

Hình trên mô tả dạng cửa nút thao tác nhanh khi thực hiện việc đóng hay mở dòng chảy chỉ cần những chuyển động nhỏ của cần van. Loại này thường dùng trong quá trình đóng hay mở dòng chảy .

Các van điều tiết có cửa van dạng nút thường có nhiều kiểu thiết kế khác nhau

Ví dụ như cửa dạng chữ V, cửa cân bằng (dạng thẳng), cửa với đường làm kín, cửa dạng chốt. Với các dạng cửa van loại này những chuyển động nhỏ của cần van chỉ tạo nên những thay đổi nhỏ trong lưu lượng dòng chảy. Những van điều tiết thường được sử dụng ở vị trí mở một phần và vị trí đóng vì mục đích sử dụng loại van này là để dùng điều tiết dòng chảy.

3.2 Thân Van

Thân van cầu được chế tạo bằng kim loại và các lớp vật liệu làm kín có tính đàn hồi như cao su. Khi đóng van hoàn toàn vòng làm kín sẽ tiếp xúc với lớp vật liệu đàn hồi.

Trong hệ thống ống dẫn đôi khi có chứa các tạp chất rắn, những tạp chất này có thểlắng đọng trên bề mặt vòng làm kín hay cửa van và chúng có thể làm cho van không thể đóng được hoàn toàn.

Khi sử dụng đĩa nhiều thành phần thì các tạp chất rắn này sẽ tiếp xúc với phần vật liệu có tính chất đàn hồi do đó ta vẫn có được độ kín khi van ở vị trí đóng.

3.3 Đệm làm kín

Vòng làm kín của van cầu có dạng côn ăn khớp với cửa van. Vì thế nếu như cửa van có khuyết tật một phần thì nó vẫn giữ được độ kín.

Hình vẽ dưới đây mô tả một loại van cầu khác. Trong loại này cửa van và vòng làm kín đều được chế tạo bằng kim loại, khi đóng van nếu như có các tạp chất rắn lắng đọng trên vòng làm kín hay cửa van thì chúng sẽ bị nghiền nhỏ.

4. Ưu điểm và ứng dụng của van cầu dầu nóng

Với cấu tạo Gland packing hoặc bellow seal với seal làm bằng kim loại chịu nhiệt độ cao. Vật liệu thân bằng thép từ đó giúp van chịu được nhiệt độ cao lên tới 425 Độ C. Với nhiệt độ dùng cho hơi nóng phổ biến từ 180-250 độ C thì khả năng đáp ứng của van là rất tốt. Thậm chí là đáp ứng được cho các lò dầu nóng trong ngành gỗ.

Do chỉ cùng cho nhiệt độ của lò hới từ 180-250 độ C mà nhiệt độ van chịu tới 425 độ C nên tuổi thọ van kéo dài hơn những loại van thông thường. Với dạng van bellow seal thì khả năng chống rò rỉ cũng tốt hơn. Có thể nói dòng van cầu chuẩn DIN bằng thép rất phù hợp với ngành lò hơi, nồi hơi hiện nay.
