VAN BI MẶT BÍCH ODK DN80

VAN BI MẶT BÍCH ODK DN80

Thông tin sản phẩm

  • Tên gọi: Van bi mặt bích inox ODK
  • Áp lực làm việc: 16kg/cm²
  • Thương hiệu: ODK
  • Môi trường: nước, nước thải, hóa chất, vi sinh, xăng, dầu
  • Bảo hành: 12 tháng.
  • Mô tả

Mô tả

1. Tìm hiểu về van bi mặt bích ODK DN80

Van bi mặt bích ODK DN80 là dòng van bi dùng để điều khiển lưu chất lỏng chảy trong đường ống. Van có dạng tay gạt nên rất linh hoạt và dễ dàng đóng mở. Chúng ta có thể hiểu van bi như sau: van bi chính là thiết bị trên đường ống dùng để đóng mở lưu chất qua van dựa vào góc quay của viên bi theo 1 góc 90 độ, viên bi được kết nối với ty van, ty van được kết nối với tay gạt. Khi chúng ta gạt tay gạt của van thì bi của van sẽ quay một góc làm cho van đóng hoặc mở tương ứng.

Van bi mặt bích ODK có 4 dạng điều khiển

+ Tay gạt

+ Tay quay dạng hộp số GEAR

+ Điều khiển khí nén dạng Double acting hoặc Single Acting

+ Điều khiển điện, tuyến tính.

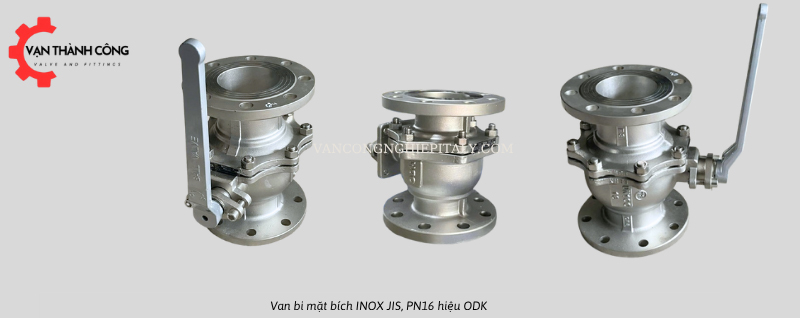

van bi mặt bích dn80

2. Cấu tạo của van bi mặt bích ODK DN80

2.1 Thân van:

– Đây là bộ phận chính được dùng để kết nối, lắp ráp các bộ phận chi tiết để cấu tạo nên một van bi mặt bích hoàn chỉnh, thân van được làm bằng vật liệu inox 201, inox 304, inox 316, inox 316L được gắn hai mặt bích vào thân van giúp kết nối với hệ thống một cách dễ dàng, chắc chắn.

– Thân van được chế tác đúc nguyên khối theo nhiều kiểu khác nhau có thể là 1 thân, 2 thân. Tùy vào nhu cầu sử dụng mà chúng ta lựa chọn thân van sao cho phù hợp với hệ thống đường ống của mình.

2.2 Trục van:

– Bộ phận trục van là bộ phận rất quan trọng là cầu nối giữa bi van và tay gạt. Thông qua tay gạt tác động lực lên trục van từ đó sẽ làm cho bi van chuyển động khi đó xảy ra quá trình đóng mở van.

2.3 Bi van:

– Phần bi van là bộ phận được chế tác bằng chất liệu inox chống ăn mòn, rỉ sét vì tiếp xúc trực tiếp với môi trường lưu chất, ngăn cản cho dòng lưu chất đi qua van. Bi van được thiết kế nhiều dạng khác nhau như : Full sport, V Port…

2.4 Tay gạt:

– Đây là bộ phận để vận hành giúp chúng ta thao tác đóng mở van, chất liệu của tay gạt thường được làm bằng thép hợp kim có độ cứng cao, trên tay gạt được bọc một lớp cao su hoặc nhựa và có kí hiệu ON/OFF chỉ chiều đóng mở van.

3. Nguyên lý hoạt động của van bi mặt bích inox hiệu ODK phi 80

van bi ODK phi 80

Van bi mặt bích inox ODK hoạt động dựa trên tác động lực vào tay gạt ( tay gạt được kết nối với trục van ). Trục van được gắn trực tiếp với bi van với kết nối chắc chắn. Khi ta thao tác đóng hoặc mở một gốc 90 độ thì lực tác động lên tay gạt sẽ chuyền động lực lên trục van làm bi van dịch chuyển.

Khi van bi ở trạng thái đóng tay gạt sẽ vuông góc với dòng chảy lưu chất, khi ta vặn tay gạt sang trái ở một góc 90 độ thì khi đó van sẽ mở hoàn toàn lúc này dòng lưu chất đi qua van ở mức tối đa, từ đó ta có thể thấy van mở khi tay van cùng chiều với dòng chảy lưu chất. Ngoài ra van bi mặt bích còn được dùng để điều tiết dòng chảy với các góc mở khác nhau nằm trong phạm vi gioăng làm kín từ 0 – 90 độ.

4. Báo giá van bi mặt bích ODK DN80

Công ty Đỉnh Vạn Thành là đơn vị phân phối chính thức các sản phẩm van bi inox như: van bi inox nối ren hiệu ODK, van bi mặt bích jis 10k hiệu ODK, van bi mặt bích ANSI, Van bi mặt bích PN16 hiệu ODK, PN25, PN40 . Các sản phẩm chúng tôi cung cấp đều bao test 100%, chứng chỉ chất lượng COCQ, nguồn gốc rõ ràng
