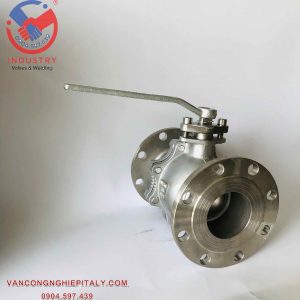

VAN BI TAY GẠT INOX MẶT BÍCH PN16

VAN BI TAY GẠT INOX MẶT BÍCH PN16

Van bi tay gạt inox mặt bích PN16:

  • Tiêu chuẩn kết nối: DIN PN16.
  • Vật liệu: inox 304 (CF8), inox 316L (CF8M).
  • Kích thước: DN15 – DN300.
  • Áp lực làm việc: 16kg/cm2.
  • Xuất xứ sản phẩm: ODK
  • Bảo hành: 12 tháng.
  • Mô tả

Mô tả

Đánh giá {sản phẩm}

VAN BI TAY GẠT INOX MẶT BÍCH PN16

Công Ty Vạn Thành Công là đơn vị chuyên nhập khẩu và phân phối các dòng van bi tay gạt inox mặt bích PN16-DIN, JIS, BS, ANSI chính hãng thương hiệu ODK. Sản phẩm chúng tôi có đầy đủ CO-CQ, chứng nhận xuất xưởng và chế độ bảo hành cho Qúy Khách Hàng. Chúng ta cùng tìm hiểu về van bi inox mặt bích PN16 tay gạt là gì? Cũng như cấu tạo và nguyên lý hoạt động của van bi inox mặt bích PN16 tay gạt như thế nào?

Khái niệm:

Van bi mặt bích inox PN16 là loại van bi được làm bằng thép không gỉ (inox) và kết nối với hệ thống đường ống thông qua mặt bích tiêu chuẩn PN16 (áp lực danh định 16 bar ~ 232 psi). Đây là loại van rất phổ biến trong các hệ thống công nghiệp nhờ độ bền cao, chống ăn mòn tốt và khả năng chịu áp lực ổn định.

Cấu tạo và nguyên lý hoạt động của dòng van bi mặt bích PN16:

Thuộc tính Giá trị tham khảo
Chất liệu thân van Inox 304, Inox 316
Kiểu kết nối Mặt bích tiêu chuẩn PN16
Áp suất làm việc PN16 (1.6 MPa ~ 16 bar)
Nhiệt độ làm việc -10°C đến 180°C (tùy vật liệu gioăng làm kín)
Kích thước (DN) DN15 – DN200 hoặc lớn hơn
Điều khiển Tay gạt, tay quay, điều khiển khí nén, điện
Tiêu chuẩn mặt bích DIN, BS4504, ANSI, JIS (phổ biến: DIN PN16)

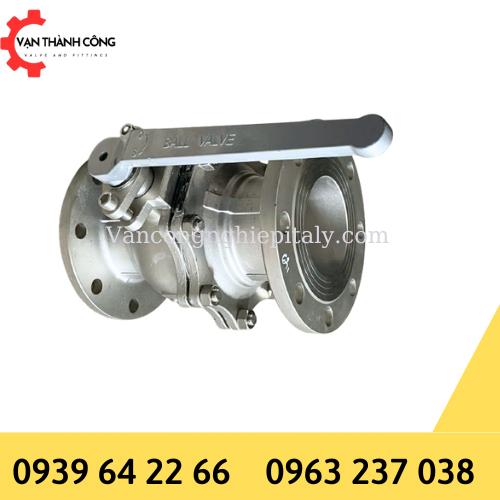

van-bi-mat-bich-inox-PN16

Van bi inox tay gạt mặt bích PN16 gồm những bộ phận sau:

1. Thân van (Body)

  • Chất liệu: Gang, thép, inox (tùy ứng dụng).

  • Kết nối mặt bích: Theo tiêu chuẩn PN16 – nghĩa là chịu áp suất danh định 16 bar (~16 kg/cm²).

  • Chức năng: Bao bọc và bảo vệ các bộ phận bên trong van, chịu áp lực dòng chảy.

2. Bi van (Ball)

  • Chất liệu: Inox 304, 316 hoặc thép mạ chrome.

  • Đặc điểm: Có lỗ xuyên tâm cho phép dòng chảy đi qua khi van mở.

  • Chức năng: Đóng/mở dòng chảy nhờ việc quay 1/4 vòng (90°).

3. Trục van (Stem / Shaft)

  • Chất liệu: Inox hoặc thép không gỉ.

  • Chức năng: Kết nối tay gạt (hoặc bộ điều khiển) với bi van, truyền động xoay.

4. Bộ phận làm kín (Seat & Seal)

  • Chất liệu: PTFE (Teflon), RPTFE, hoặc kim loại (trong van kim loại).

  • Chức năng: Tạo độ kín giữa bi van và thân van, ngăn rò rỉ.

5. Tay gạt hoặc tay quay (Handle / Gearbox)

  • Tay gạt: Thường dùng cho van nhỏ (DN15 – DN100), điều khiển thủ công bằng tay.

  • Hộp số (Gearbox): Dùng cho van lớn (DN125 trở lên), dễ vận hành hơn.

  • Ngoài ra, có thể lắp bộ điều khiển điện hoặc khí nén.

6. Gioăng làm kín trục (Stem packing)

  • Chức năng: Ngăn chất lỏng/gas rò rỉ theo trục van ra ngoài.

  • Chất liệu: PTFE, graphite…

7. Bulong – đai ốc mặt bích

  • Dùng để siết chặt van với đường ống theo tiêu chuẩn PN16.

Nguyên lý hoạt động của van bi inox tay gạt mặt bích PN16:

Van bi inox mặt bích tay gạt PN16 hoạt động dựa vào tác động của lực lên tay van, tay van được kết nối trực tiếp với trục van, trục van được gắn với vien bi ban. Khi ta tác  động lên tay van thì lực tác động lên tay gạt sẽ chuyển động lực lên trục van làm viên bi trong van duy chuyển giúp lưu chất qua lại dễ dàng. Ở trạng thái đóng tay gạt sẽ vuông góc với dòng chảy lưu chất, khi ta vặn tay gạt sang trái thì lúc đó van sẽ mở lúc này dòng lưu chất sẽ đi qua van khi ta vặn tay van đến một góc 90 độ thì ta thấy tay van song song với dòng chảy.

Ưu điểm nổi bật của van bi tay gạt mặt bích inox PN16

    • Chất liệu inox cao cấp: Chống ăn mòn, chịu nhiệt và áp suất cao.

    • Thiết kế chắc chắn, dễ lắp đặt: Mặt bích giúp kết nối ổn định và giảm rung lắc.

    • Hoạt động linh hoạt: Tay gạt vận hành nhẹ nhàng, đóng mở nhanh chóng.

    • Tuổi thọ cao: Độ bền vượt trội, giảm thiểu chi phí bảo trì.

    • Ứng dụng đa dạng: Dùng cho hệ thống nước sạch, thực phẩm, hóa chất, khí nén…

Ngoài van bi inox tay gạt mặt bích PN16 Công ty chúng tôi đang cung cấp. Chúng tôi còn cung cấp các loai van bi inox nối ren ODK, van 1 chiều nối bích ODK, van cầu inox hiệu ODK, Van  van bi inox ODK, Van 1 chiều lá lật hiệu ODK, đồng hồ đo nước sạch, đồng hồ đo nước thải hiệu KSUN, Van phao cơ inox hiệu ODK, Cum lem inox vi sinh ODK… Hãy liên hệ chúng tôi theo số điện thoại: 0939 64 22 66 Mr. NHựt hoặc truy cập trang web bán hàng chúng tôi https://vancongnghiepitaly.com để xem thêm sản phẩm cũng như được tư vấn các loại van và hướng dẫn cách sử dụng sao cho hiệu quả nhất.

Tiêu chí lựa chọn van bi mặt bích inox PN16

Khi lựa chọn van, bạn cần lưu ý:

  • Kích thước phù hợp (DN15 – DN200 hoặc lớn hơn).

  • Áp lực làm việc đúng yêu cầu (PN16 tương đương 16 bar).

  • Tiêu chuẩn mặt bích (DIN, ANSI, JIS…).

  • Chất liệu inox 304 hoặc 316 tùy vào môi trường sử dụng.

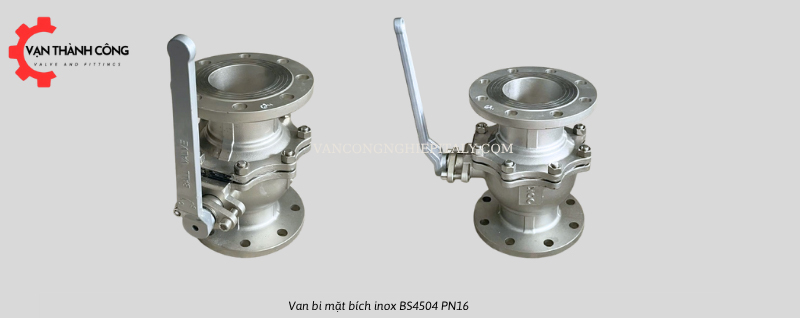

Một số hình ảnh thực tế van bi inox tay gạt mặt bích JIS 10K, BS, ANSI chúng tôi đang cung cấp:

van-bi-inox-tay-gat-chinh-hang-hieu-ODK



Một số van bi inox, Van bướm inox khác chúng tôi đang cung cấp:

1.Van bi inox 3 thân lắp đầu khí nén



Thông số kỹ thuật:

  • Vật liệu: inox 304, inox 316
  • Kích thước: DN15(1/2:)- DN100(4″).
  • Kiểu kết nối: Hàn- Ren- kẹp Clamp
  • áp lực: PN16 ( 16kg/cm2)
  • Nhiệt độ: 220 độ c.
  • Xuất xứ- thương hiệu: ODK Đài Loan.
  • Môi trường làm việc: nước sạch, nước thải, hơi, gaz, xăng dầu, hóa chất, thực phẩm.
  • Chứng nhận: CO CQ
  • Bảo hành: 12 tháng
  • Tình trạng: hàng có sẵn kho, giao hàng toàn quốc

2. Van bướm inox tay gạt bọc teflong:

van-buom-tay-gat



Thông số kỹ thuật:

  • Vật liệu: inox 304- inox 316L
  • gioăng: teflong PTFE.
  • Kích thước: DN50(2″)- DN350(14″)
  • Kiểu kết nối: Wafer kẹp mặt bích JIs10k-PN16
  • Áp lực làm việc: PN10-PN16
  • Nhiệt độ làm viêc: -20 độ~220 độ
  • Xuất xứ sản phẩm:  Hàn Quốc
  • Chứng chỉ: CO CQ.
  • Bảo hành: 12 tháng.
  • Tình trạng hàng hóa sẵn kho. Giao hàng toàn quốc

3. Van bi inox 304 ODK- nối ren:

Van-bi-inox-304-tay-gat-chinh-hang-tai-TPHCM

Thông số kỹ thuật:

  • Vật liệu: inox 201, 304, 316l.
  • Kích thước: DN8(1/4″)- DN100(4″)
  • Kiểu kết nối: nối ren BSPT, tay gạt.
  • Áp lực làm việc: 16kg/cm2.
  • Nhiệt độ làm việc: 200 độ c.
  • Xuất xứ sản phẩm: ODK
  • Môi trường làm việc: nước sạch, nước thải, hơi, gaz, xăng dầu, hóa chất, thực phẩm, tàu biển.
  • Chứng nhận: CO CQ
  • Bảo hành: 12 tháng.
  • Tình trạng hàng hóa: sẵn kho.
