Van bi inox mặt bích – giải pháp lựa chọn van bi inox mặt bích phù hợp
Van bi inox mặt bích là thiết bị không thể thiếu trong các hệ thống đường ống công nghiệp hiện đại. Với khả năng chịu áp lực cao, độ bền vượt trội và khả năng vận hành linh hoạt, loại van này được sử dụng rộng rãi trong nhiều ngành nghề như: thực phẩm, hóa chất, dầu khí, cấp thoát nước…

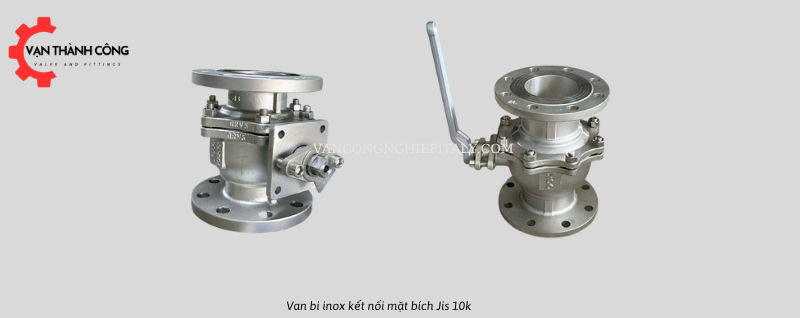

Van bi inox mặt bích ( tên tiếng anh: Flange Ball Valve) là dạng van bi được lắp đặt trên đường ống có chức năng đóng mở cho phép lưu chất đi qua van. Dựa vào một viên bi ( Bi van ) nằm bên trong thân van, được cố định bởi trục van., tay van được kết nối với trục van giúp ta có thể thao tác vận hành đóng mở van một cách dễ dàng, chính xác. Bi van quay theo góc từ 0 – 90 độ thực hiện chu trình đóng mở hoặc điều tiết dòng chảy trong đường ống đi qua van.

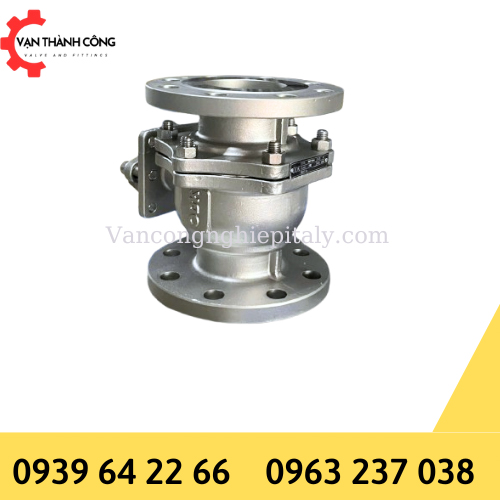

Van bi mặt bích inox có các tiêu chuẩn mặt bích như JIS10K, 20K, BS PN10, BS – PN16 – BS4504, DIN, ANSI. Ứng dụng cũng như cách vận hành của van bi hai mặt bích inox tương tự như van bi thông thường
Kích thước của van bi inox mặt bích cũng tương đối đa dạng từ DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 giúp chúng ta có nhiều sự lựa chọn cho hệ thống đường ống cần lắp đặt.
Một số tên thường gọi khác :
Van bi mặt bích inox
Van bi kết nối 2 mặt bích
Van bi 2 mặt bích tay gạt
Van bi 2 mặt bích tay quay
Van bi mặt bích inox tay gạt
Thông số kỹ thuật van bi inox mặt bích
Vật liệu : Inox 304, 316
Gioăng làm kín : Teflon, PTFE
Môi trường làm việc : Nước, khí, chất lỏng, gas, xăng, dầu…
Nhiệt độ : – 30 – 250 độ C
Áp lực : PN10, PN16, PN20, PN25, PN40
Kiểu kết nối : Lắp bích
Tiêu chuẩn : JIS10K, 20K, BS, DIN, ANSI
Hãng sản xuất : ODK, KIZT, KTM
Xuất xứ : Hàn quốc, Đài loan
Kiểu vận hành : Tay gạt, tay quay hoặc điều khiển điện, điều khiển khí nén
Tình trạng hàng : Có sẵn
Bảo hành : 12 tháng
Cấu tạo van bi inox mặt bích
Van bi mặt bích được cấu tạo gồm những bộ phận chính sau
– Thân van : là bộ phận chính để kết nối, lắp ráp các bộ phận chi tiết cấu tạo nên một van bi hoàn chỉnh, thân van được làm bằng vật liệu inox 201, 304, 316, 316L được gắn hai mặt bích vào thân van giúp kết nối với hệ thống một cách dễ dàng, chắc chắn. Thân van được đúc nguyên khối theo nhiều dạng khác nhau có thể là 1 thân, 2 thân. Tùy vào nhu cầu sử dụng của hệ thống mà chúng ta lựa chọn thân van cho phù hợp.
– Trục van : là bộ phận rất quan trọng là cầu nối giữa bi van và tay gạt. Thông qua tay gạt tác động lực lên trục van từ đó sẽ làm cho bi van chuyển động quá trình đóng mở xảy ra.
– Bi van : là bộ phận được làm bằng inox chống ăn mòn, rỉ sét vì trực tiếp tiếp xúc với môi trường lưu chất, ngăn cản hoặc cho dòng lưu chất đi qua van. Bi van có rất nhiều dạng khác nhau như : Full sport, V Port…

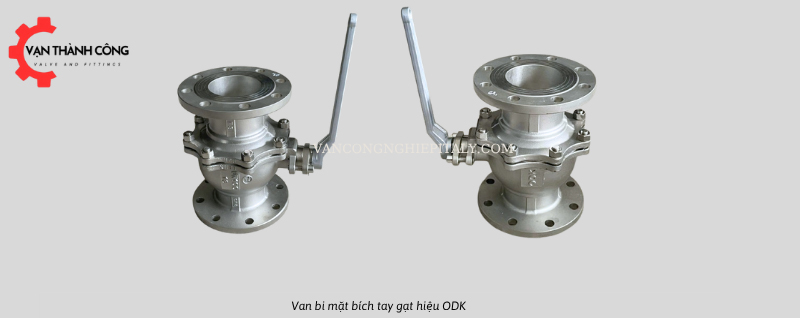

– Tay gạt : là bộ phận vận hành để chúng ta thao tác đóng mở van, tay gạt thường được làm bằng thép hợp kim có độ cứng cao, trên tay gạt có kí hiệu ON/OFF chỉ chiều đóng mở van.
Ưu điểm của van bi inox mặt bích
Chịu nhiệt, chịu áp cao: Phù hợp với nhiều môi trường làm việc khắc nghiệt.
Chống ăn mòn: Inox chống gỉ hiệu quả, đặc biệt trong môi trường hóa chất.
Đóng mở nhanh, linh hoạt: Chỉ cần 1/4 vòng xoay.
Lắp đặt dễ dàng: Kết nối mặt bích giúp thay thế, bảo trì thuận tiện.
Tuổi thọ cao: Ít bị hư hỏng, tiết kiệm chi phí vận hành.
4. Ứng dụng của van bi inox mặt bích
Van bi inox mặt bích được ứng dụng rộng rãi trong:
Ngành thực phẩm và đồ uống
Ngành dược phẩm, hóa chất
Ngành xử lý nước, cấp thoát nước
Ngành dầu khí, năng lượng
Ngành sản xuất giấy, dệt may
5. Phân loại van bi inox mặt bích phổ biến
Loại van
Chất liệu
Áp suất
Nhiệt độ
Tiêu chuẩn mặt bích
Van bi inox 304
SUS 304
PN16–PN40
-20°C đến 200°C
JIS 10K, ANSI 150
Van bi inox 316
SUS 316
PN16–PN64
-30°C đến 250°C
DIN, ANSI, JIS
Van bi điều khiển khí nén
Inox
Tùy chỉnh
Tùy chỉnh
JIS, ANSI
Van bi điều khiển điện
Inox
Tùy chỉnh
Tùy chỉnh
JIS, ANSI
6. Tiêu chí chọn mua van bi inox mặt bích
Khi chọn mua, bạn cần quan tâm đến:
Kích thước van (DN15 – DN200)
Tiêu chuẩn mặt bích (JIS, ANSI, DIN)
Chất liệu van phù hợp với môi trường sử dụng
Áp suất và nhiệt độ làm việc
Loại điều khiển (tay gạt, khí nén, điện)
Van bi mặt bích tiêu chuẩn kết nối PN16
Van bi tay gạt inox mặt bích PN16 hay còn gọi là van mặt bích PN16 là dòng van bi kết nối đường ống bằng kết nối mặt bích tiêu chuẩn BS (PN16), sử dụng kết nối bích giúp kết nối chắc chắn hơn kết nối ren, có chức năng đóng mở cho phép lưu lượng chất lỏng đi qua van, dựa vào viên bi bên trong van được kết nối với trục van. Tay van được kết nối với trục van giúp thao tác vận hành đóng mở một cách dễ dàng. Viên bi xoay một góc 90 độ để thực hiện việc đóng và mở van giúp điều tiết lưu chất qua van.
Về cấu tạo van bi inox mặt bích PN16 cơ bản giống với cấu tạo van bi inox tiêu chuẩn mặt bích JIS 10K.
Báo giá van bi inox mặt bích
Công Ty Vạn Thành Công là đơn vị phân phối chính thức các sản phẩm van bi inox như: van bi inox nối ren hiệu ODK, van bi mặt bích jis 10k, PN16 hiệu ODK, Van 1 chiều lá lật mặt bích hiệu ODK, Van cầu dầu nóng GS-C25 hiệu MVX . Các sản phẩm chúng tôi cung cấp đều bao test 100%, chứng chỉ chất lượng COCQ, nguồn gốc rõ ràng
